盾構井的玻璃纖維筋各項技術指標

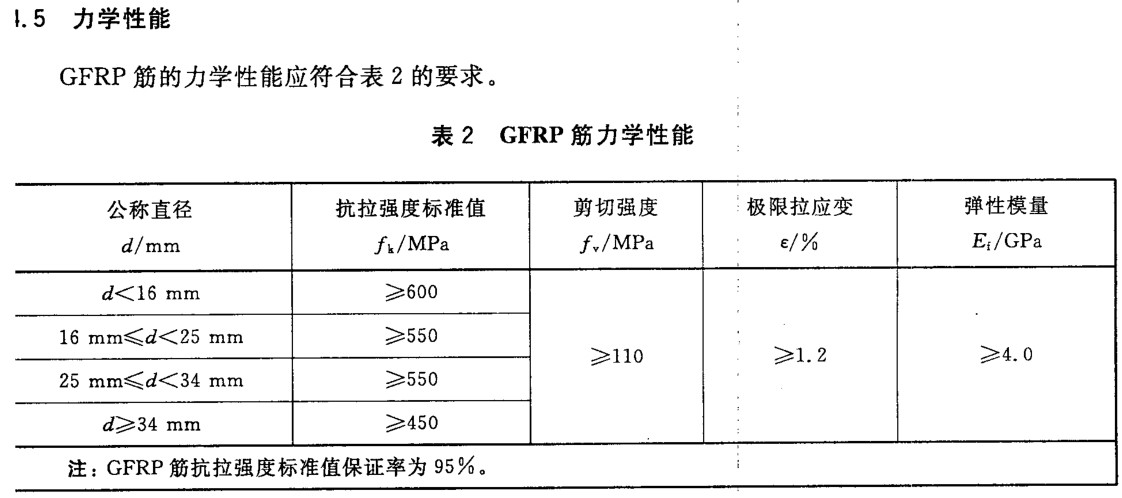

一、強度指標

玻璃纖維筋抗拉力學指標的標準值應具有不小于99.87%的保證率，同一批次玻璃纖維筋的樣本不應小于25根，一般情況下同一個盾構井的玻璃纖維筋應為同一批次。

抗拉強度標準值不應小于500Mpa，抗拉強度設計值應不小于350Mpa，彈性模量不小于34Gpa。

二、技術指標

1、玻璃纖維筋生產的主要原料

（1）玻璃纖維70%

（2）合成樹脂30%

（3）固化劑適量

2、桿體技術指標

（1）桿體表面質地均勻、無裂縫

（2）桿體長度偏差：±10mm

（3）桿體直徑偏差：±0.5mm

（4）桿體不直度：<3mm/m

（5）螺紋成牙形，牙距整齊，牙距10mm±0.5mm

（6）螺紋深度能配合螺母

玻璃纖維筋的錨固長度和搭接長度在充分利用玻璃纖維筋材料設計強度時，其錨固長度和搭接長度應不小于現行《混凝土結構設計規范》

（GB50010-2010)規定的同直徑螺紋鋼筋1.2倍。施工過程中應對配置玻璃纖維筋的圍護樁加強觀測，如發現異常情況應及時通知設計單位。

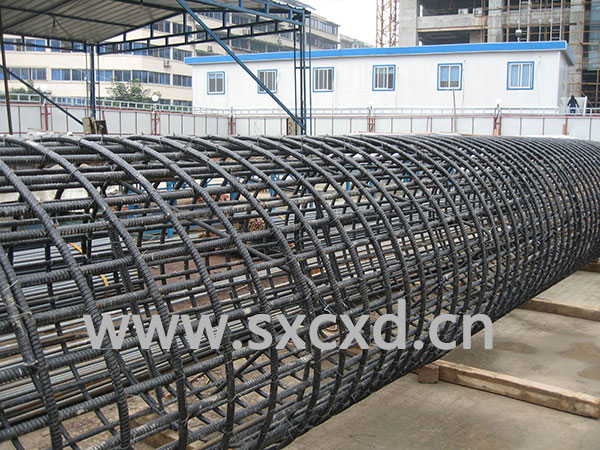

三、玻璃纖維筋鋼筋籠的制作的吊裝

1、受力主(縱)筋間GFRP筋與鋼筋、GFRP筋與GFRP筋之間的連接應采用鋼制U型卡連接，U型卡應與筋材直徑相適應，每根筋材連接端的U型卡數量不得少于兩個。

2、其余部位間的GFRP筋與鋼筋、GFRP筋與GFRP筋之間的連接可以采用鐵絲綁扎或者尼龍繩進行綁扎，綁扎應該牢靠。

3、玻璃纖維筋鋼筋籠制作過程中應注意采取增加玻璃纖維筋鋼筋籠剛度的措施（如鋼筋籠兩側采用工字鋼包邊、鋼筋籠內部采用一些玻璃纖維筋桁架或后期可以去除的鋼筋桁架等），以防止在吊裝以及運輸過程中出現較大的變形。

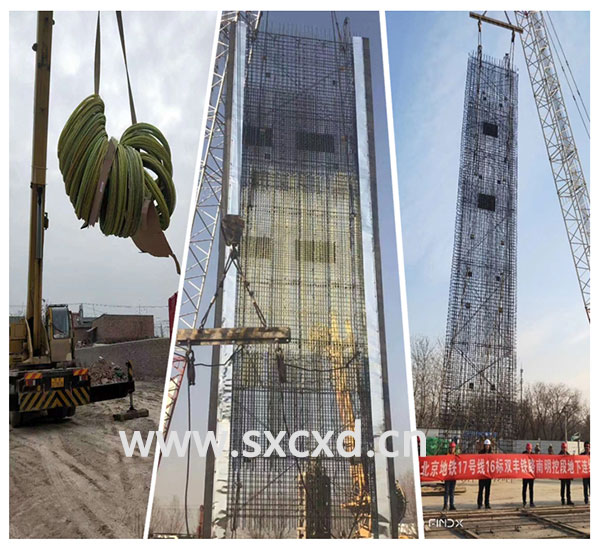

4、對于需要吊裝才能將鋼筋籠放置到位的情況，由于盾構需要在鋼筋籠中間（沿高度方向）穿越，所以鋼筋籠一般會出現兩個部位的搭接（受力主筋間GFRP筋與鋼筋、GFRP筋與GFRP筋之間），吊裝的方式宜采用從上向下（沿高度方向）的三吊點方式起吊，吊點一般位于鋼筋籠最上部1m范圍之內，第二吊點一般位于連接點位置以上1m內，第三吊點一般位于第二次連接點位置以下合適的位置。

5、鋼筋籠吊裝的過程中，起吊點均需要放置在鋼筋之上，嚴禁將起吊點放置在玻璃纖維筋上。

6、CERP筋與HRB400、HPB300鋼筋搭接采用幫扎搭接。

四、質量要求

1、玻璃纖維筋表面在使用前清除干凈。

2、嚴格按照交底要求進行玻璃纖維筋鋼筋籠加工，各項誤差要在允許的范圍之內。
