玻璃鋼錨桿使用說明書

一、概述：

全螺紋式樹脂錨桿玻璃纖維增強塑料桿體是由全螺紋桿體與托盤、螺母等組成，桿體材料為玻璃纖維增強塑料，桿體結構如圖1所示。

圖1全螺紋式桿體

全螺紋式樹脂錨桿玻璃纖維增強塑料桿體與樹脂錨桿錨固劑配套使用，主要用于煤巷護幫錨桿支護。

二、產品規格及表式方法：

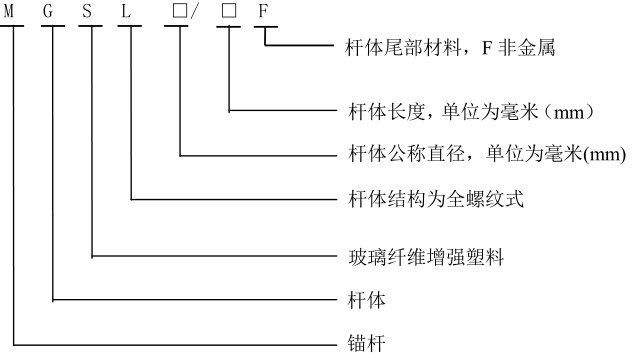

1．桿體標記形式如下：

示例：公稱直徑為20mm,長度為1800mm,桿體尾部結構為非金屬材料的全螺紋式樹脂錨桿玻璃纖維增強塑料桿體，可標記為MGSL20/1800F。

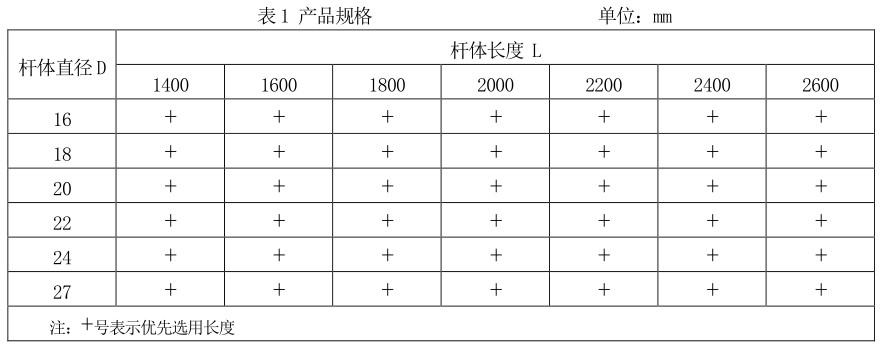

2．產品規格見表1。

三、主要技術參數

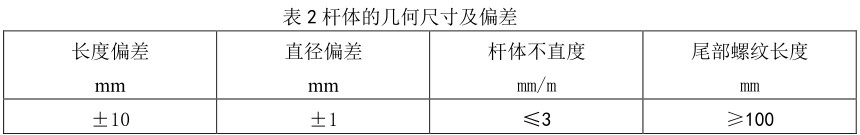

1、外形尺寸及偏差見表2

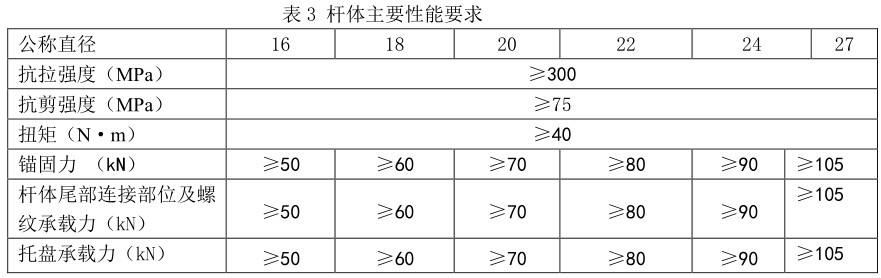

2、主要力學性能見表3。

3、抗靜電性能

桿體應具有抗靜電性能。試件的表面的電阻值應不大于3X10⑧Ω。

4、阻燃性能

桿體應具有阻燃性。六條試件的有焰燃燒時間總和不得超過30s，其中任何一條試件的有焰燃燒時間不大于15s；每組六條試件的無焰燃燒時間總和不得超過120s，其中任何一條試件的無焰燃燒時間不大于60s。

四、使用方法

①根據要求打錨桿孔。

②錨桿孔深度比桿體全長短60-80㎜。

③用壓風清掃眼孔浮塵。

④用桿體將錨固劑送入孔底，啟動攪拌器帶動桿體旋轉攪拌（攪拌時間為超快型8～15s;其它型號20～35s），勻速推進到孔底。

⑤卸下攪拌器后，及時在孔中將桿體契住，固化前不要使桿體移位或晃動，超快速10min、快速15min、中速30min后測試錨固力

⑥超快速、快速和中速分別為10～60s、90～180s、480s后上托板旋緊螺母即可承載，螺母的旋緊力為20-30NM即可，螺母與托盤之間在安裝后初期

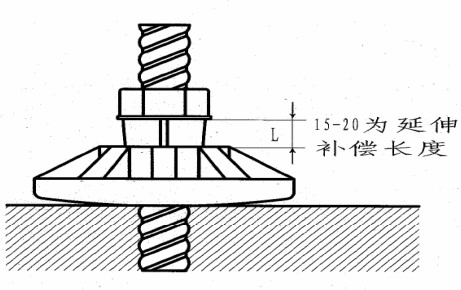

應如下圖所示，即為安裝到位。

L=15-20為桿體的伸長補償長度，為頂板及側梆放壓提供不定的伸長率

⑦攪拌安裝工具根據現場動力條件,可采用TJ-9風動錨桿攪拌機或電煤鉆加連接頭,緊螺母可采用QB-16風動扳手或手動扳手。

五、包裝、標志、運輸及貯存。

1、包裝、標志

每10根桿為一捆，包扎牢固，并掛合格證，合格證上應注明產品名稱、規格型號、生產單位、廠址、生產日期、批號、執行標準、安全標志及編號等。

2、運輸及貯存

①在運輸過程中要保持產品干燥，禁止拋擲。

②產品貯存在干燥的環境中，不得露天存放，避免暴曬，錨固端不得沾染油污。

③產品出廠后，儲存期一般不超過一年，超過一年的應重新評價其性能后方可使用。

六、注意事項

1．使用本產品前，仔細閱讀產品使用說明書，并檢查產品有無破損，如有破損請勿使用；

2．使用配套錨固劑產品要有安全標志證書；

3．在使用中，要嚴格執行錨桿安裝的有關操作規程及注意事項，以確保施工質量及各項安全指標達到標準要求；

4．本產品不得截?cái)嗍褂?，因此造成任何后果與本單位無關。
